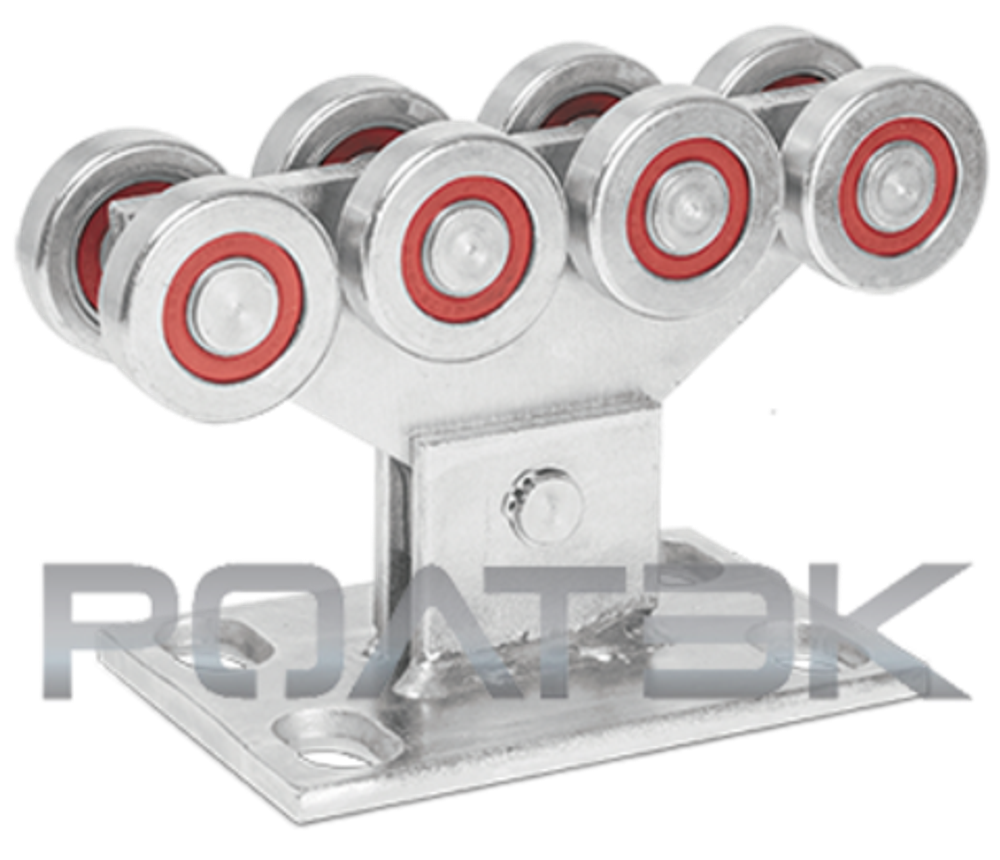

ОПОРА РОЛИКОВАЯ ЭКО
- Описание
Максимальная нагрузка
Вес створки ворот - до 500 кгШирина перекрываемого проёма - до 5 мОписание
Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и непрерывный контакт с направляющей не менее 6 роликов одновременно.
Опора ЭКО используется в системах с направляющей ЭКО (код 011).
Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.
Особенности конструкции роликовых опор ЭКО
В опорах используются усиленные подшипники 6202.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°».
Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности. Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.
Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.
Рекомендуемая нагрузка на опору ЭКО:
F1 maх = 800 кгF2 max = 350 кг
Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации. При монтаже рекомендуется учитывать: правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М16 ЭКО/ЕВРО (код 064).
Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.
Внимание! В конструкциях откатных ворот с применением 5-роликовых опор (тем более с использованием перекашивающего болта) нагрузка на автоматический привод резко возрастает за счет неизбежного перекоса опор.
