\Петли,фурнитура ворот\ Фурнитура для откатных ворот РОЛТЭК Комплектующие сдвижных ворот МИКРО ДО 300кг

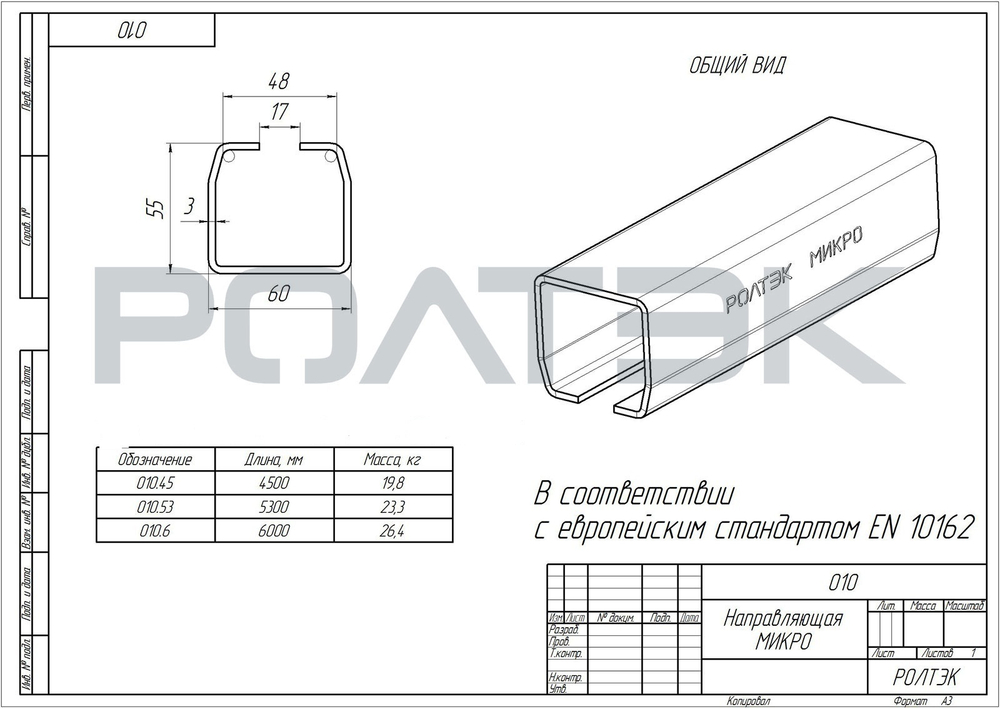

Направляющая МИКРО ОЦИНКОВАННАЯ 5,3 м

Артикул: 010.53Ц

Есть в наличии

Описание

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры МИКРО (код 001 и 002). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом.

Длины направляющих специально подобраны под стандартные размеры ворот:

Код	Ширина проёма	Длина направляющей	Вес	Толщина стенки
010.45	до 3 м	4,5 м	19,8 кг	3 мм
010.53	до 3,5 м	5,3 м	23,3 кг	3 мм
010.6	до 4 м	6 м	26,4 кг	3 мм

Специально-подобранные длины исключают необходимость подрезать направляющую в размер ворот, что обеспечивает значительную экономию. РОЛТЭК – единственный производитель комплектующих для ворот, поставляющий направляющие специальных длин.

Направляющие МИКРО изготавливаются методом прокатки из качественной высокопрочной стали.

Выбранная РОЛТЭК марка стали применяется при производстве изделий с высокими требованиями к прочности и свариваемости, где невозможно применение простой конструкционной стали. При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
закручивание направляющей не более 0,5°/м
остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 п.м. направляющей МИКРО = 4,4 кг

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется! Для правильной стыковки направляющих см. рекомендации. Для правильного крепления направляющей к створке ворот см. рекомендации. При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
