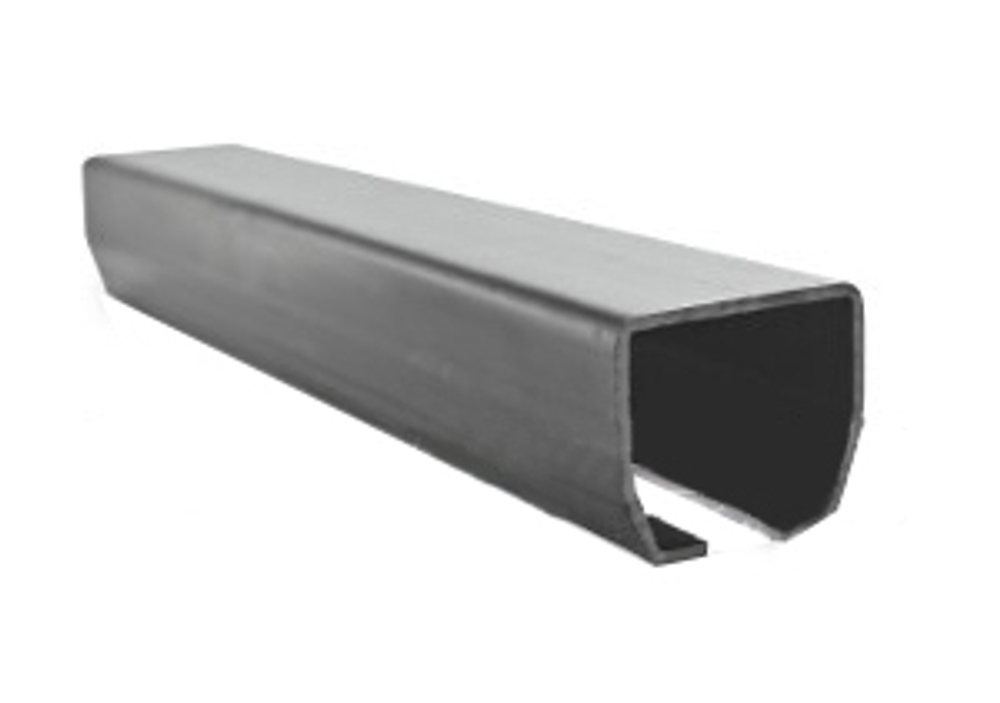

НАПРАВЛЯЮЩАЯ ЕВРО 6 МЕТРОВ ДЛЯ ВОРОТ МАССОЙ ДО 800 КГ

Артикул:
Есть в наличии
7500 руб
добавить к сравнению перейти к сравнению
Быстрый заказ
  • Описание
НАПРАВЛЯЮЩАЯ ЕВРО 6 МЕТРОВ ДЛЯ ВОРОТ МАССОЙ ДО 800 КГ

Максимальная нагрузка

Вес створки ворот - до 800 кгШирина перекрываемого проёма - до 7 м

Описание

Направляющая является наиболее ответственным элементом в конструкции откатных и подвесных ворот. Она обеспечивает передачу весовых нагрузок от створки ворот к фундаменту через опоры ЕВРО (код 006). При изготовлении откатных самонесущих ворот створку необходимо делать достаточно жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая ЕВРО/RC74 (код 012) так же может использоваться в конструкции подвесных ворот.

Направляющие ЕВРО изготавливаются методом прокатки из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

Особенности направляющих ЕВРО

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5°/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 п.м. направляющей ЕВРО = 9,2 кг

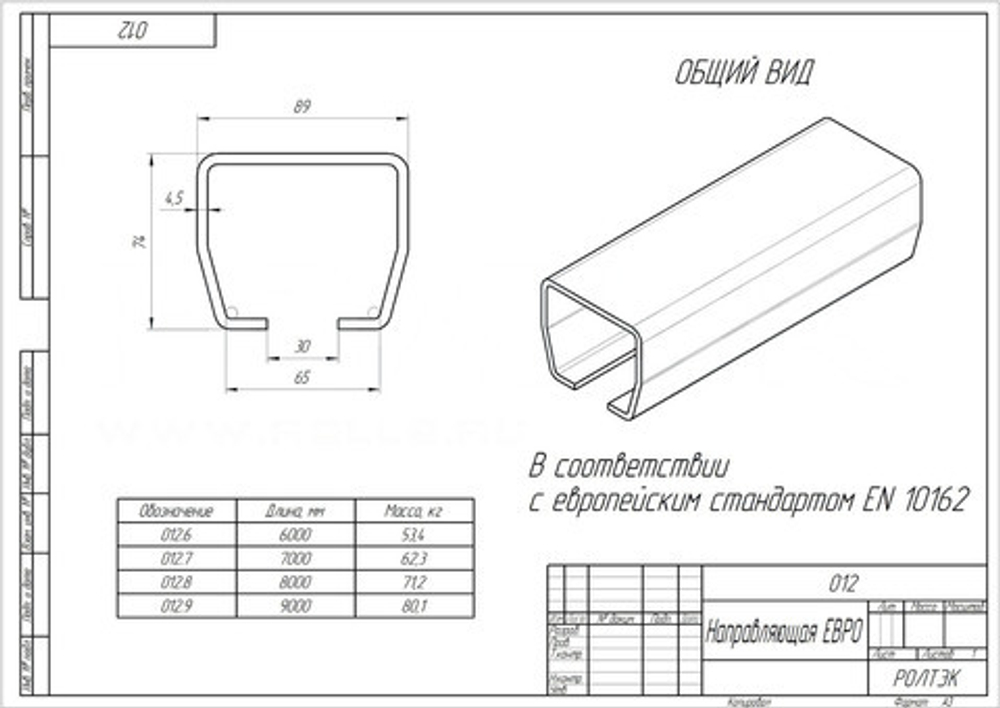

Направляющие ЕВРО для откатных ворот поставляются следующих длин:

Код Длина направляющей Вес Толщина стенки
012.6 6 м 55,2 кг 4,5 мм
012.7 7 м 64,4 кг 4,5 мм
012.8 8 м 73,6 кг 4,5 мм
012.9 9 м 82,8 кг 4,5 мм

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих, а также для правильного крепления направляющей к створке ворот смотрите рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.
